КРОМКООБЛИЦОВОЧНЫЙ СТАНОК MF368
ОБЛАСТЬ ПРИМЕНЕНИЯ
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом.
Отличительные особенности:
- магазин подачи рулонного кромочного материала;
- бачок для клея-расплава с электронным блоком контроля температуры;
- регулировка количества наносимого клея;
- узел предварительной обрезки;
- торцовочный узел для обрезки переднего и заднего свесов пилами, укомплектован двумя высокочастотными моторами;
- фрезерный блок для снятия свесов по длине двумя твердосплавными высокочастотными горизонтальными фрезами с приводом от 2-х высокочастотных моторов работает по дисковым копирам;
- узел циклевки с копирами
- узел полировки кромки с приводом от 2-х моторов.
Технические характеристики
|
Наименование |
Параметры |
|
Минимальная длина панели, мм |
160 |
|
Минимальная ширина панели, мм |
70 |
|
Толщина заготовки, мм |
10-60 |
|
Толщина кромочного материала, мм |
0,3 - 3 |
|
Ширина кромочного материала, мм |
15 - 60 |
|
Максимальная температура нагрева, град. |
200 |
|
Скорость подачи, м/мин |
12 |
|
Давление воздуха, Мра |
0,6-0,8 |
|
Общая мощность станка, кВт |
7 |
|
Мощность двигателя подачи материала, кВт |
1,5 |
|
Габариты станка в собранном виде, мм (ДхШхВ) |
3400х750х1550 |
|
Транспортные габариты, мм (ДхШхВ) |
3400х750х1550 |
|
Объём, м |
3,95 |
|
Масса, кг |
1000 |

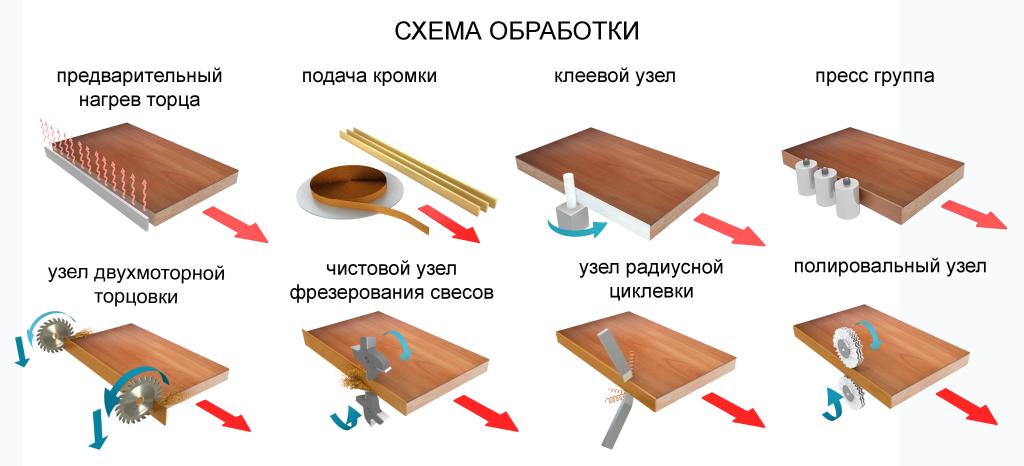

| Предварительный нагрев торца заготовки создает необходимую основу для качественной приклейки кромки. Особо актуален предварительный нагрев торца в холодный период времени |
| Плавная подача кромочного материала в зону нанесения клея. Традиционный способ добавления клея в клеевой бачек, расположен ниже относительно клеенаносящего вала. Клеевой бачок имеет тефлоновое покрытие, которое предотвращает пригорание клея к стенкам бачк |
| Магазин подачи кромочного материала включает в себя приводной подающий игольчатый ролик, специальное устройство для работы со шпоном (отводчик) и гильотину для предварительной обрезки кромки. |
| Встроенная гильотина на пневматическом цилиндре с электрическим переключателем, рассчитан для высокой производительности. |
| Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически - то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеива |
| Два независимых узла торцевой обрезки позволяют работать на высокой скорости до 15 м/мин. Движение этих узлов осуществляется по высокоточным линейным направляющим, что обеспечивает высочайшую точность позиционирования. |
| Фрезерный узел служит для фрезерования верхних и нижних свесов заготовки. Один фрезерный узел оснащен двумя высокочастотными двигателями увеличенной мощности с функцией поворота, это необходимо для получения более полного и качественного радиуса обработан |
| Удобная перенастройка в зависимости от толщины кромочного материала с помощью счетчиков |
| Узел радиусной циклевки предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования. |
| Большие круглые копиры фрезерных узлов позволяют более точно отслеживать заготовку в отличие от станков на которых стоят копиры в виде пластин, здесь процесс скольжения заменен процессом качения. |
| Полировальный узел служит для полировки обработанной части кромки, придания ей естественного цвета и блеска. |
| Управление станком осуществляется с эргономичного выносного пульта. |
| В управлении станка применены надёжные инверторы ZONCN |
| Для улучшения работы пневмокомпонетов станка на нём установлена система подготовки воздуха (FRL) и автоматическая система смазки |
| Все вытяжные колпаки полностью закрыты. Каждый блок оснащен независимым вытяжным колпаком. Система аспирации эффективно убирает стружку из зон обработки и сохраняет чистоту станка. |
