КРОМКООБЛИЦОВОЧНЫЙ СТАНОК DJ-F306W
ОБЛАСТЬ ПРИМЕНЕНИЯ
Станок предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 2мм.

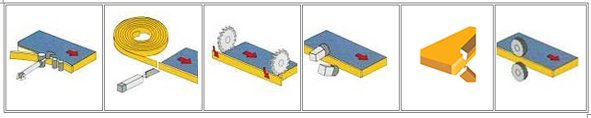

Отличительные особенности:
- магазин подачи кромочного материала;
- бачок для клея-расплава с электронным блоком контроля температуры;
- пневматическая пресс-группа для надёжного прижима наклеенной кромки к заготовке
- узел предварительной обрезки (гильотина);
- одностоечный узел чистовой торцовки с приводом от 2-х высокочастотных моторов;
- фрезерный блок для снятия свесов по пласти двумя твердосплавными высокочастотными фрезами по копирам с приводом от 2-х высокочастотных моторов;
- узел циклёвки
- узел полировки кромки с приводом от 2-х моторов.
Технические характеристики
|
Наименование |
Параметры |
|
Минимальная длина панели, мм |
130 |
|
Минимальная ширина панели, мм |
80 |
|
Толщина панели, мм |
10-45 |
|
Толщина кромки, мм |
0,4-2 |
|
Скорость подачи, м/мин |
10 |
|
Давление воздуха, МПа |
0,7 |
|
Мощность, кВт |
2,94 |
|
Габариты, мм |
2900х1200х1400 |
|
Транспортные габариты, м |
3.0х0,7х1,5 |
|
Масса, кг |
460 |
Особенности конструкции

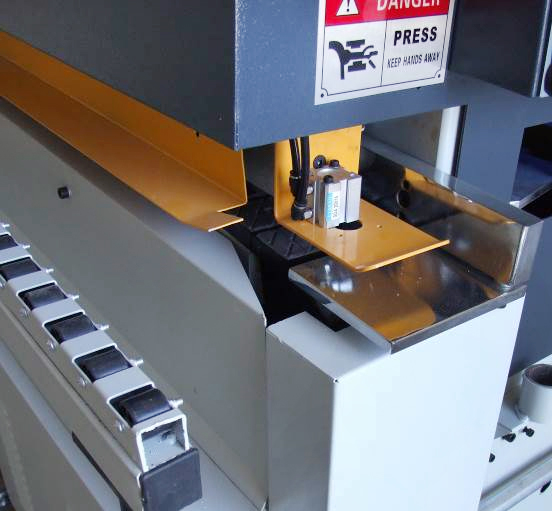

| Подача заготовок осуществляется первоначально по шлифованному стальному столу и роликовым опорам. |
| Перемещение заготовки между операциями производится с помощью гусеничного транспортёра и упорных роликов. |
| Магазин подачи кромочного материала состоит из узла нанесения клея, пресс-группы прижима кромки и гильотины. |
| Усилие пресс-группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. |
| Одностоечный моноузел торцевой обрезки обеспечивает чистовое торцевание кромки на заготовке. Движение узла осуществляется по линейным направляющим с помощью пневмоцилиндров, что обеспечивает высокую скорость и точность позиционирования. |
| Фрезерный узел для снятия свесов кромки оснащен двумя высокочастотными двигателями |
| Узел циклевки для финишного выравнивания обработанной поверхности кромки |
| Полировальный узел служит для полировки обработанной части кромки, придания ей естественного цвета и блеска. |
| Контроль давления воздуха во всех узлах выведен на единую панель. |
| Надёжные комплектующие и качественная сборка |
| Простой и лаконичный пульт управления расположен на боковой стенке с переднего торца станка. |
