Четырехсторонний станок QMB418E, 4 шп, 180х100

QMB 418E в нашем каталоге – один из наиболее доступных по стоимости четырехсторонних станков. Четырехшпиндельная модель позволяет профессионально обрабатывать заготовки шириной от 20 до 180 мм.

Применение QMB 418E

Если задача, поставленная перед оборудованием – выпуск качественных стандартных погонажных изделий – то станок QMB 418E станет одним из оптимальных вариантов, как по цене, так и по качеству.

На нем выпускается широкий спектр изделий для строительной, мебельной и столярной промышленности.

Особенности QMB 418E

  • Продуманная система подачи позволяет аккуратно работать как с короткими, так и со стандартными заготовками, надежно фиксируя их и защищая от повреждений даже на выходе.
  • Оснащен рычагами быстрой настройки – таким образом оператор QMB 418E быстро и легко настраивает направляющую линейку и подающий стол.
  • Высокоточные динамически сбалансированные шпиндели, прошедшие прецензионную обработку и контроль, позволяют достигать безупречного качества строгания с точностью до 0,01 мм. Шпиндели собраны с применением самых точных в мире подшипников известной фирмы SKF (Швеция) и не требуют смазки в процессе эксплуатации. Перед установкой на станок все шпиндели проходят предварительную обкатку. Стандартная частота вращения шпинделя 6000 об/мин. По запросу частота вращения может быть увеличена до 7 500 об/мин. Каждый шпиндель оснащен четырьмя разнесенными подшипниками, реальное биение шпинделя 0,001 мм.
  • Цифровая система позиционирования шпинделей. Настройка всех шпинделей легко производится с передней панели станка, не открывая защитного кожуха. Гофрированные чехлы предотвращают попадание стружки и опилок на механизмы перемещения шпинделей.
  • Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0,3 мм) для достижения повышенной износоустойчивости.
  • Настройка направляющей и подающего стола легко производится посредством рычагов быстрой настройки.
  • Вариатор позволяет плавно регулировать скорость подачи в широком диапазоне скоростей.
  • Цельнолитая чугунная станина, прошедшая специальную термообработку, обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.
  • Эргономичная контрольная панель управления разработана с учетом мировых тенденций в станкостроении для максимальной защиты и удобства управления станком.
  • Прижим подающих вальцов осуществляется с помощью пружин, это позволяет работать в условиях низких температур и неотапливаемых производств.
  • Специально разработанный механизм подачи коротких заготовок позволяет обрабатывать заготовки длиной от 180 мм при подаче торец в торец и от 250 мм при подаче одной заготовки.
  • Высокоточная, надежная система подачи заготовок. Приводные верхние рифленые ролики на входе + нижний приводной рифленый ролик позволяют обрабатывать массивные заготовки и заготовки естественной влажности.
  • Деликатная и надежная система подачи детали на выходе из станка. На выходе заготовку протаскивают две пары высокопрочных полиуретановых роликов, не позволяющие повредить заготовку + нижние приводные, гладкие вальцы.
  • Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента. Усиленный безлюфтовый редуктор обеспечивает мощную и стабильную подачу заготовок.
  • Специальная конструкция первого шпинделя. Установка на первый шпиндель пазовой фрезы и специальная линейка позволяют формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки.

Технические характеристики

Основные технические характеристики

MBQ 418 E

Максимальная ширина обработки, мм

180

Минимальная ширина обработки, мм

20

Максимальная толщина обработки, мм

100

Минимальная толщина обработки, мм

8

Общее количество шпинделей

4

Скорость вращения шпинделей, об/мин

6800

Скорость подачи материала, м/мин

6-24

Диаметр шпинделей, мм

40

Диаметр инструмента, мм:



- на первом нижнем шпинделе

125

- на выпрямляющем шпинделе

152

- на правом прямом шпинделе

115-170

- на левом прямом шпинделе

115-170

- на первом верхнем шпинделе

105-150

Мощность шпинделей



- первый нижний шпиндель

4,0 кВт/5,5 HP

- правый прямой шпиндель

4,0 кВт/5,5 HP

- левый прямой шпиндель

4,0 кВт/5,5 HP

- первый верхний шпиндель

5,5 кВт/7,5 HP

- мотор подачи материала

2,2 кВт/3,0НР

Поднятие / балансировка

0,75 кВт/1,0 НР

Общая мощность

20,45 кВт/28 HP

Диаметр маховика, мм

140*35*50

Диаметр трубы отвода опилок, мм

120

Размер станка, мм

3040*1600*1680

Упаковочный размер, мм

2200*1600*1700

Общий вес, кг

2600

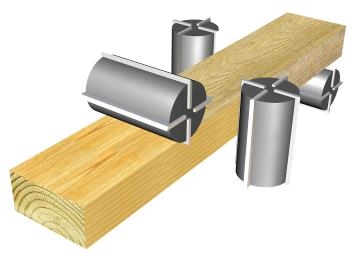

qmb418e-4-shp-180h100(2)
