Четырехсторонний станок QMB4020C, 5 шп, 200х100, без кожуха

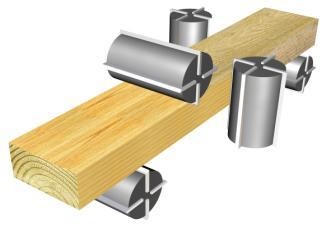

Обеспечивает качественную обработку с четырех сторон деревянных заготовок. Предназначен для четырехсторонней плоскостной профильной строжки досок, заготовок паркетной фрезы, планок с частотой вращения фрез 7000 оборотов в минуту. При работе на данном четырехстороннем станке на выходе получается изделие с идеальными геометрическими размерами с высокой точностью обработки, выше 0,02 мм на п/м. Четырехсторонний станок позволяет изготавливать любые изделия: половую доску, вагонку, наличники, брус, плинтус, другие фасонные изделия и ламели для клееного щита.

Особенности

  • Высокоточные динамически сбалансированные шпиндели, прошедшие прецензионную обработку и контроль, позволяют достигать безупречного качества строгания с точностью до 0,01 мм. Шпиндели собраны с применением самых точных в мире подшипников известной фирмы SKF (Швеция) и не требуют смазки в процессе эксплуатации. Перед установкой на станок все шпиндели проходят предварительную обкатку. Стандартная частота вращения шпинделя 6000 об/мин. По запросу частота вращения может быть увеличена до 7 500 об/мин. Каждый шпиндель оснащен четырьмя разнесенными подшипниками, реальное биение шпинделя 0,001 мм.
  • Система позиционирования шпинделей. Настройка всех шпинделей легко производится с передней панели станка.
  • Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0,3 мм) для достижения повышенной износоустойчивости.
  • Настройка направляющей и подающего стола легко производится посредством рычагов быстрой настройки.
  • Вариатор позволяет плавно регулировать скорость подачи в широком диапазоне скоростей.
  • Цельнолитая чугунная станина, прошедшая специальную термообработку, обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.
  • Деликатная и надежная система подачи детали на выходе из станка. На выходе заготовку протаскивают две пары высокопрочных полиуретановых роликов, не позволяющие повредить заготовку + нижние приводные, гладкие вальцы.
  • Редукторная система приводов спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента. Усиленный безлюфтовый редуктор обеспечивает мощную и стабильную подачу заготовок.
  • Специальная конструкция первого шпинделя. Установка на первый шпиндель пазовой фрезы и специальная линейка позволяют формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки.

Технические характеристики

Максимальная ширина обработки, мм

200

Минимальная ширина обработки, мм

20

Максимальная толщина обработки, мм

100

Минимальная толщина обработки, мм

Общее количество шпинделей

Скорость вращения шпинделей, об/мин

6800

Скорость подачи материала, м/мин

6-24

Диаметр шпинделей, мм

40

Диаметр инструмента, мм

на первом нижнем шпинделе

на выпрямляющем шпинделе

на правом прямом шпинделе

на левом прямом шпинделе

на первом верхнем шпинделе

на втором нижнем шпинделе



125

152

115-170

115-170

105-150

105-150

Мощность шпинделей

первый нижний шпиндель

правый прямой шпиндель

левый прямой шпиндель

первый верхний шпиндель

второй нижний шпиндель

мотор подачи материала

поднятие/балансировка



4,0 кВт/5,5НР

4,0 кВт/5,5НР

4,0 кВт/5,5НР

5,5 кВт/7,5НР

4,0 кВт/5,5НР

2,2 кВт/3НР

0,75 кВт/1НР

Общая мощность, кВт

24,45 кВт/33,5 НР

Диаметр маховика, мм

140*35*50

Диаметр трубы отвода опилок, мм

120

Габариты, мм

3250*1600*1700

Упаковочный размер, мм

3350*1700*2040

Масса, кг

3100
