ТОКАРНО-ФРЕЗЕРНЫЙ СТАНОК С ЧПУ LTT-XZ1220-4T, 4 ШПИНД., 1200Х200

ОБЛАСТЬ ПРИМЕНЕНИЯ

Предназначен для получения сложного профиля тел вращения (балясины, топорище, ножки стульев, столов кресел, декоративные элементы и пр.) путём одновременного фрезерования 4-х заготовок за один установ.

Применяется при производстве мебели, сувенирной продукции, элементов декора и сложных профилей.

ОСОБЕННОСТИ КОНСТРУКЦИИ

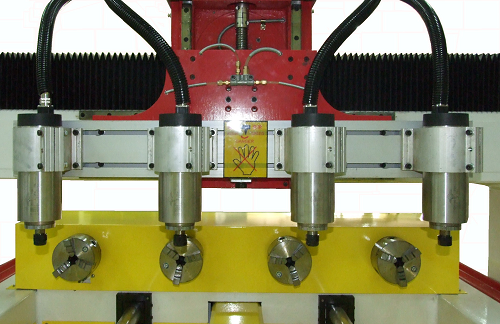

Четыре вертикальных шпинделя мощностью по 2,2 кВт каждый и частотой вращения до 24000 об/мин.
Охлаждение шпинделей воздушное.

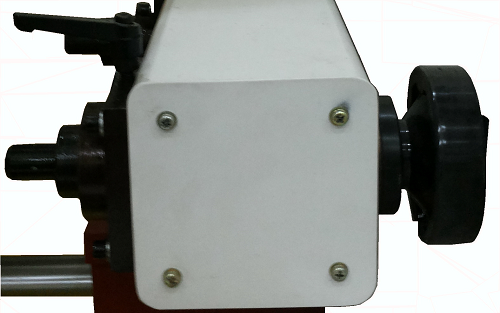

Удобно настраиваемые задние бабки для фиксации заготовки.

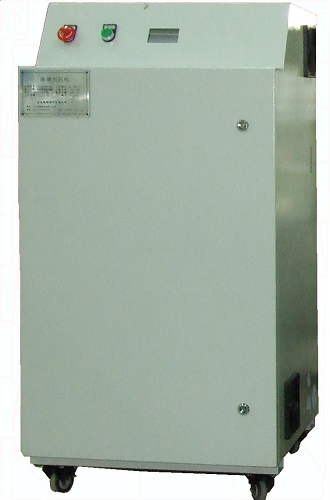

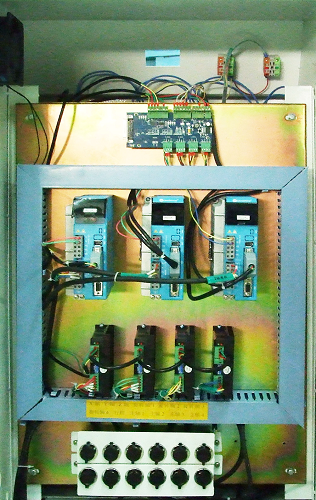

Отдельно стоящий шкаф управления не подвержен действию вибраций станка влияющих на работу электронных компонентов и электрических соединений.

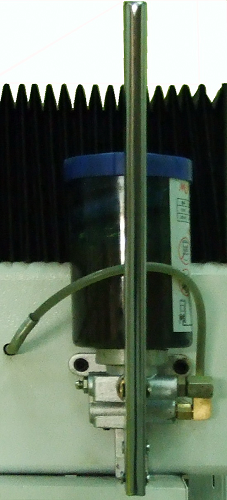

Централизованная система смазки направляющих значительно упрощает обслуживание станка.

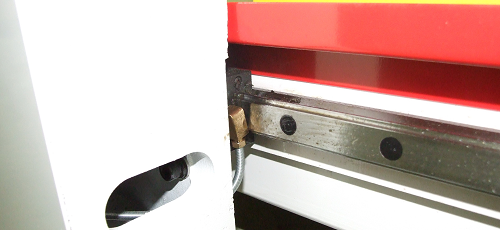

Плоские направляющие (HiWin) выполнены из высокопрочной стали и отличаются повышенной износостойкостью.

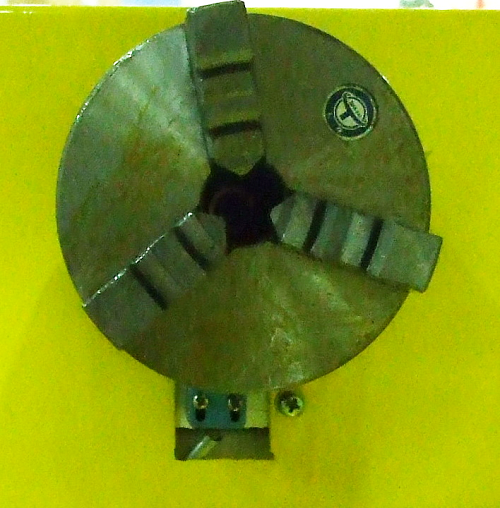

Передняя бабка удобно настраивается. Легко зажимать заготовки квадратной формы.

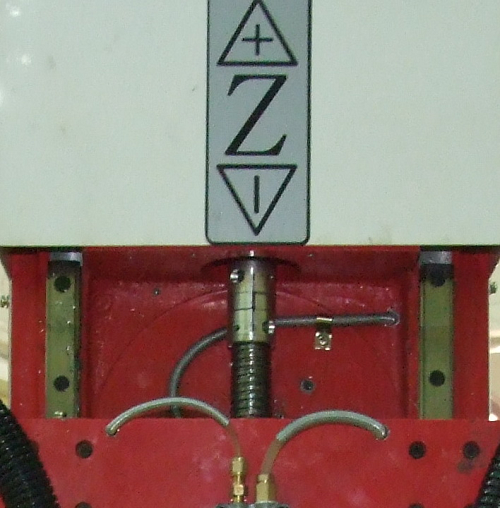

Перемещение по Z происходит с помощью шарико-винтовой пары (ШВП).

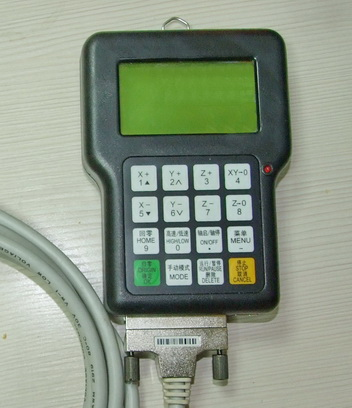

Для упрощения управления станком в комплект поставки входит DSP-пульт.

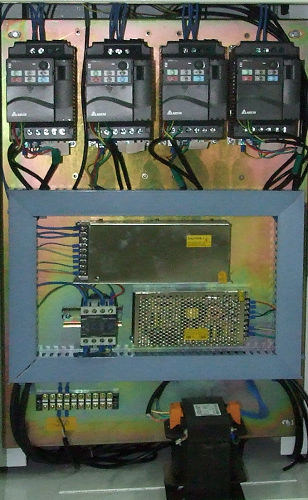

Для управления вращением шпинделей применяется 4 инвертора DELTA(Тайвань). Индивидуальные инверторы гарантируют стабильность работы каждого шпинделя и увеличивают срок службы станка.
Надёжные драйвера управления приводами обеспечивают быстрое и точное перемещение шпинделей.

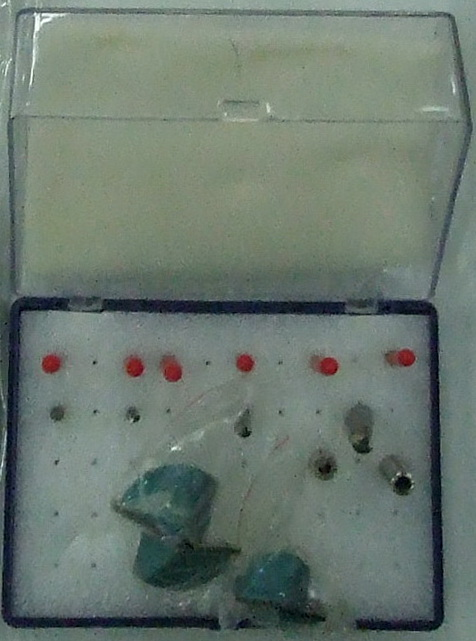

Станок скомплектован стартовым набором фрез.

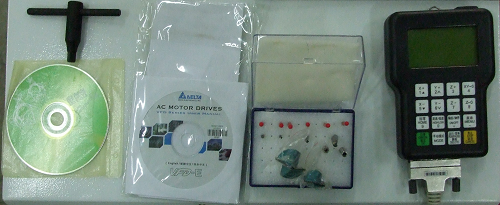

Комплектация станка

  1. Набор ключей
  2. Ключи от шкафа управления
  3. DSP-пульт
  4. Кабель связи со станком
  5. Набор фрез
  6. CD диск с программным обеспечением



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Количество шпинделей, шт.

4

Перемещение по оси Y, мм

1380

Перемещение по оси X, мм

330

Перемещение по оси Z, мм

160

Максимальный размер обрабатываемой детали , мм

1200х200

Точность обработки, мм

±0.05

Максимальная скорость перемещения шпинделей, м/мин

15

Максимальная скорость фрезерования шпинделей, м/мин

10

Частота вращения шпинделей, об/мин

8000-24000

Мощность шпинделей, кВт

8,8 (2,2х4)

Мощность приводов перемещения, кВт

3 (0,75х4)

Напряжение

AC380V 50HZ

Рабочие коды

HPGL、G

Программа управления

NCStudio, ArtCam

Габариты, м

1,6х 2 х1,4

Масса, кг

680
