Столярное оборудование Ленточнопильные станки ЛЕНТОЧНОПИЛЬНЫЙ СТАНОК MJ344B (ШКИВ 400)ЛЕНТОЧНОПИЛЬНЫЙ СТАНОК MJ344B (ШКИВ 400)
ОБЛАСТЬ ПРИМЕНЕНИЯ
Ленточнопильный станок, применяется для распиловки мебельных щитов, брусьев, досок и древесных материалов, ДСП, ДВП и пр. Наиболее широкое применение находит в мебельной промышленности, для выпиливания криволинейных заготовок сложной формы, для деления и раскроя.
Режущий инструмент — ленточная пила, натянутая на шкивах. Один из шкивов — ведущий, другой ведомы, который снабжен устройством для натяжения пилы. Привод крутящего момента осуществляется с электродвигателя посредством клиноременной передачи.
Технические характеристики
|
Наименования |
Параметры |
|
Диаметр шкивов, мм |
400 |
|
Размеры ленточной пилы, мм |
3100х16х0,65 |
|
Высота пропила, мм |
320 |
|
Расстояние от пилы до колонны, мм |
380 |
|
Частота вращения шкива, об/мин |
1000 |
|
Размер рабочего стола, мм |
500х450 |
|
Угол наклона рабочего стола |
0-45о |
|
Мощность эл.двигателя, кВт |
2,2 |
|
Транспортные габариты, мм |
740х550х1720 |
|
Вес, кг |
160 |
ОСОБЕННОСТИ КОНСТРУКЦИИ
| Предусмотрен наклон стола относительно пилы на 45о |

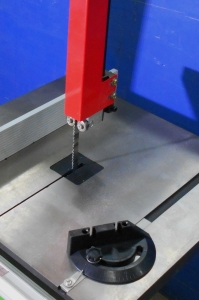

| Для безопасности работы на станке установлен защитный кожух пилы. Также станок укомплектован угловым упором транспортирного типа для распиловки под углом в горизонтальной плоскости. |

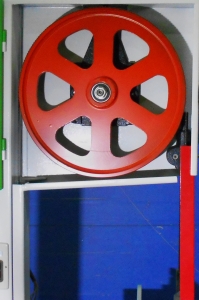

| Литые износостойкие шкивы с различными регулировками. |
| Ременная передача привода с электродвигателя на вал нижнего шкива. На нижнем шкиве предусмотрена педаль торможения шкива и ленты. |
| Надёжный асинхронный электродвигатель 2,2 кВт. |
