ФРЕЗЕРНЫЙ СТАНОК MX5068
ОБЛАСТЬ ПРИМЕНЕНИЯ
Станок предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках. Характерный пример обрабатываемых деталей дверные полотна и мебельные фасады.
ЗДЕСЬ ВЫПОЛНЯЮТСЯ ДВА ВИДА РАБОТ:
- прямолинейное фрезерование рельефа на боковых гранях пласти;
- фрезерование на плоскости рисунка (например, ложной филенки) по копиру
ПОРЯДОК РАБОТЫ НА СТАНКЕ СЛЕДУЮЩИЙ:
- В шаблоне из листового материала вырезается паз необходимого профиля.
- Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
- Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок. Обработка ведется вертикальным высокоскоростным шпинделем верхнего расположения. Шпиндельный узел имеет вертикальное перемещение от пневмопривода.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- высокоскоростной до 18000 об/мин шпиндель обеспечивает идеальное качество фре-зерования, не требующее дальнейшей обработки;
- вертикальное перемещение шпинделя осуществляется пневмоприводом
- увеличенный рабочий стол
- возможность установки инструмента диаметром до 250 мм
- поворот стола 45 гр.
|

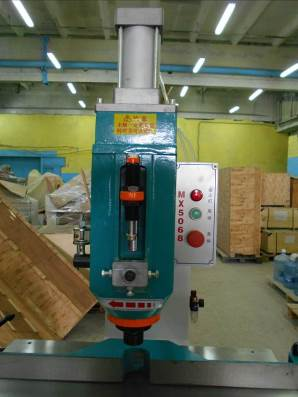

Высокооборотный шпиндель 18000об/мин. опускается в рабочее положение при помощи пневмоцилиндра. |
|

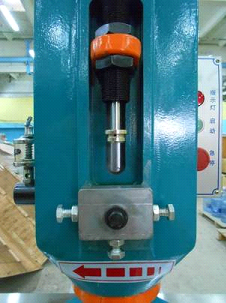

Четыре упора позволяют настроить 4 высоты обработки. |
|

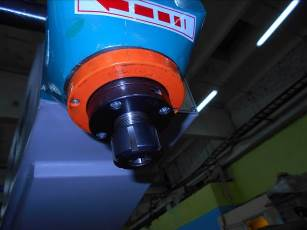

Цанговый патрон ISO30 ER25. |
|

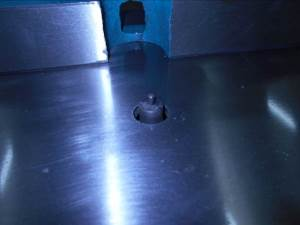

Упорный опускаемый штырь для работы с копиром. |
|

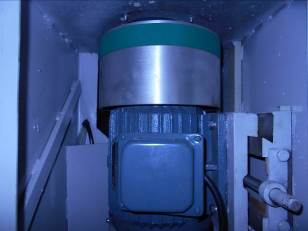

Мощный электродвигатель и ременная передача позволяет передавать большой крутящий момент на шпиндель. |
|

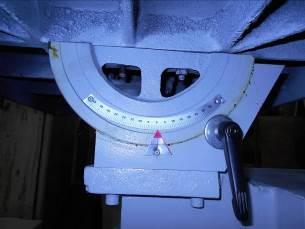

Угол наклона стола определяется по шкале поворота. |
|

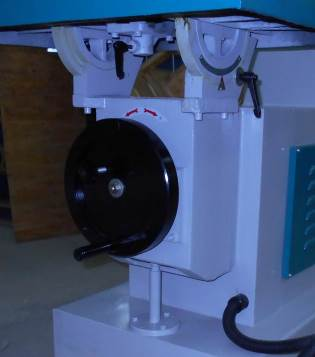

Штурвал для регулировки подъёма и опускания стола. |
|

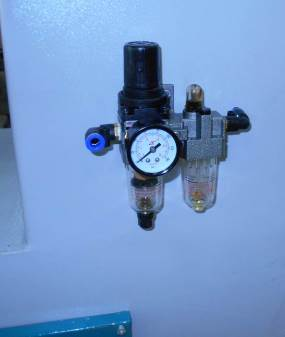

Подготовки воздуха на входе в пневмосистему станка обеспечивает надёжную работу пневматики. |
|

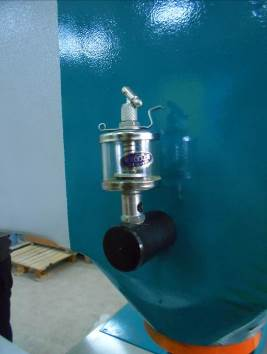

Устройство смазки высокооборотного шпинделя. |
|

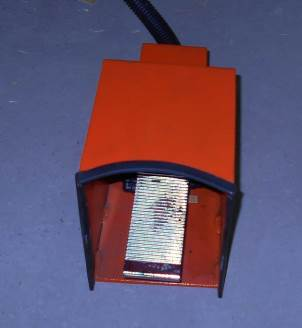

Педаль управления шпинделем. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Расстояние от шпинделя до колонны, мм |
730 |
|
Размеры стола (дл.-на х ши-на),мм |
805х600 |
|
Максимальная толщина заготовки, мм |
150 |
|
Угол поворота шпинделя, град |
45 |
|
Вертикальный ход стола, мм |
65 |
|
Вертикальный ход стола, мм |
65 |
|
Тип цанги |
ISO30 ER25 |
|
Частота вращения шпинделя, об/мин |
18 000 |
|
Установленная мощность, кВт |
3 |
|
Габариты, мм |
1450х800х1700 |
|
Транспортные габариты ,мм |
1340х600х1800 |
|
Масса, кг |
530 |
