ОБЛАСТЬ ПРИМЕНЕНИЯ
Предназначен для изготовления из древесины различных пород одновременно 4-х изделий сложной конфигурации (фигурные подлокотники, ножки кресел, ручки ударных инструментов, топорища и т. п.).
Одновременно происходит шлифование изготавливаемых изделий. Данный станок существенно упрощает производство нестандартных деталей, обеспечивает высокую производительность.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Максимальный диаметр обрабатываемых заготовок, мм |
120 |
|
Минимальный диаметр обрабатываемых заготовок, мм |
30 |
|
Максимальная длина обрабатываемых заготовок, мм |
950 |
|
Минимальная длина заготовки, мм |
200 |
|
Количество заготовок, шт |
4 |
|
Размер шлифовальной ленты, мм |
1800х50 |
|
Количество ножей на фрезе, шт |
3 |
|
Частота вращения заготовки, об./мин |
13, 19, 28 |
|
Скорость подачи, м/мин |
0,16; 0,23; 0,34 |
|
Общая мощность, кВт |
4,5 |
|
Габариты станка, м |
2,3х0,74х1,3 |
|
Масса, кг |
800 |
|

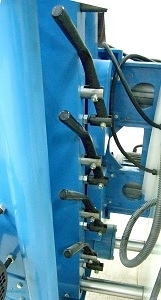

Копировальный участок
|
|

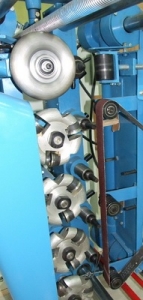

Шлифовальный узел Предварительный процесс шлифования начинается сразу за фрезерованной поверхностью путем снятия ворса с заготовки шлифовальной лентой. |
| Фреза со сменными лезвиями Литая фреза существенно ускоряет обработку заготовок твердых пород древесины. Специальная заточка лезвий значительно уменьшает интенсивность из-нашивания при различных режимах работы. |
| Пульт управления Установленный в передней части станка удобный пульт управления осуществляет контроль над всеми рабочими процессами обработки. |
| Модельные шаблоны Получение изделий происходит благодаря установленному в верхней час-ти станка шаблону, вращающемуся синхронно вместе с заготовками. Шаблоны в комплект станка не входят. Для исключения появления деформации и царапин к поверхности шаблона прилегает свободно вращающийся диск, выполняя функцию прижимного упора шаблона. |
| Механические (пружинные) зажимные центры Осуществляют надежный прижим и фиксацию заготовки на рабочей поверхности. Благодаря этому увеличивается надежность базирования заготовки и повышаются параметры безопасности обработки. Оптимальная конструкция зажимного устройства обеспечивает надежное базирование заготовки на обрабатываемом участке. Заготовка не деформируется во время обработки. |
| Суппорт Суппорт имеет механическое высокоточное регулировочное приспособление, обеспечивающее надежный контакт копировального ролика с шаблоном. |
| Продольное перемещение суппортов осуществляется по высокоточным направляющим с помощью ходового винта. |
| Привод копиров. Синхронное вращение копира и заготовок происходит за счёт жёсткой связи шестерня-винт с приводом от отдельного электродвигателя. |
