ОБЛАСТЬ ПРИМЕНЕНИЯ
Устройства для обработки кромок с целью их скругления модели LTT-5, характеризуются отличным качеством обработки материала, надежностью и прочностью конструкции, обеспечивающими длительный срок эффективной эксплуатации оборудования, а также удобством и безопасностью работы оператора по настройке, управлению и техническому обслуживанию узлов и механизмов. Применение данного устройства придает изделию законченный вид и обеспечивает безопасность его эксплуатации.
Назначение:
Устройство скругления мебельных кромок мод. LTT-5 применяется для высокоточной обработки кромочных поверхностей деталей и заготовок высотой до 60 мм, а также радиусного закругления их углов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование |
Параметры |
|
Максимальная высота заготовки, мм |
60 |
|
Давление воздуха, кг/см² |
4-5 |
|
Радиус фрезы, мм |
2 |
|
Максимальная скорость вращения, об/мин |
2400 |
|
Питание, В |
220 |
|
Мощность, кВт |
0,44 |
|
Габариты, мм |
600х500х400 |
|
Габариты транспортные, мм |
700х600х450 |
|
Вес, кг |
27 |
| - в качестве обрабатывающего инструмента используется высокоточная профильная фреза концевого типа радиусом 2 мм, способная вращаться со скоростью 2400 оборотов в минуту, гарантируя качественную обработку кромочной поверхности деталей и заготовок; |

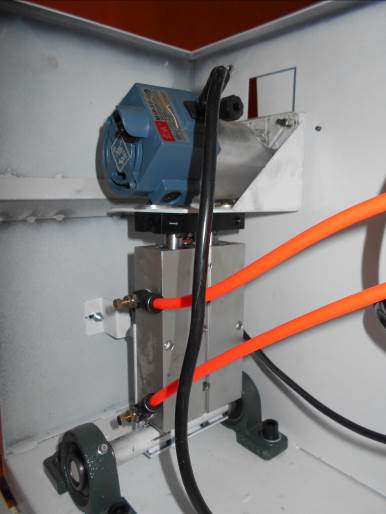

| - стабильное и точное движение обрабатывающего инструмента по вертикали обеспечивает пневматический цилиндр плоской конфигурации двушктокового типа; |
| для настройки пневматической системы станка на заданный параметр давления используется система регулирования, полностью исключающая повреждение оборудования (давление, создаваемое пневматической системой станка, составляет 4-5 килограмм на квадратный сантиметр); |

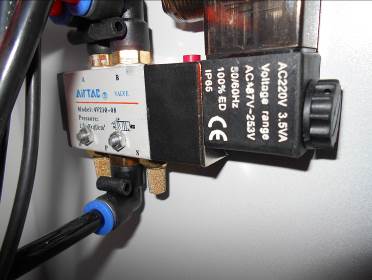

| надежность и прочность конструкции и, следовательно, длительный срок эффективной эксплуатации оборудования гарантируют высококачественные пневматические компоненты, разработанные компанией "AIRTAC" |
Компактные габариты устройства (600х500х400 мм) и его небольшой вес обеспечивают возможность применения оборудования на предприятиях, имеющих ограниченную производственную площадь, а также удобство его перебазирования в случае необходимости.
