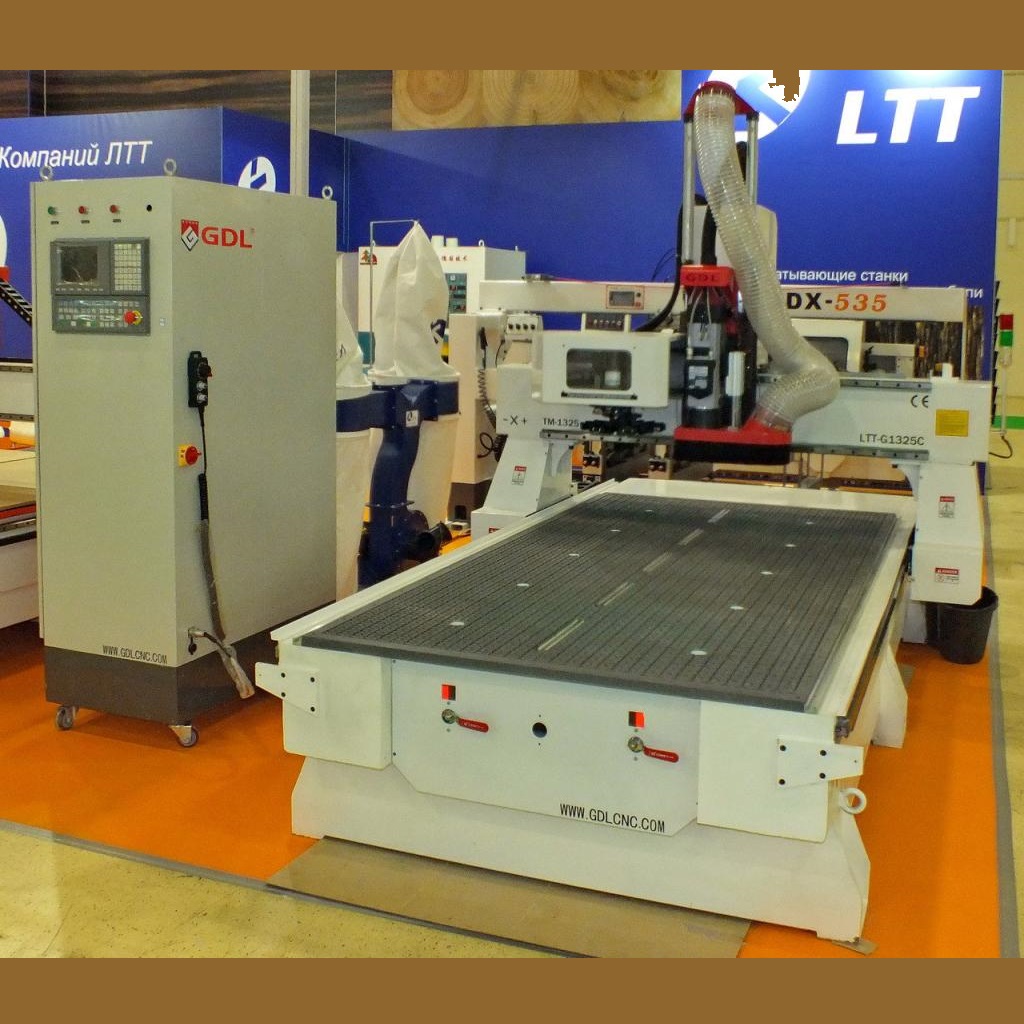

Мебельное оборудование Фрезерные станки с ЧПУ по дереву LTT-G1325C (GDL) ФРЕЗЕРНЫЙ СТАНОК С ЧПУ С РЕВОЛЬВЕРНОЙ СМЕНОЙ ИНСТРУМЕНТАLTT-G1325C (GDL) ФРЕЗЕРНЫЙ СТАНОК С ЧПУ С РЕВОЛЬВЕРНОЙ СМЕНОЙ ИНСТРУМЕНТА
ОБЛАСТЬ ПРИМЕНЕНИЯ
Сфера использования:
Данные станки широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве и декорировании. Станок с автоматической сменой инструмента в основном используется для обработки дерева. Автоматическая смена инструмента существенно экономит время при мелкосерийном и серийном производстве.
Краткое описание:
- В основе станка - жесткая стальная рамная конструкция.
- Отдельные аспирационный колпак для шпинделя фрезы с центральным аспирационным патрубком для подключения к аспирационной системе заказчика.
- Широкие высокоточные направляющие (Тайвань)
- Шестерня-рейка с косым зубом (Тайвань)
- Сервоприводы всех осей YASKAWA (Тайвань)
- Мощный шпиндель 9 кВт SCM (Италия), воздушное охлаждение
- Револьверная система смены инструмента SCM (Италия)
- ЧПУ Sintec
- DSP-пульт
- Инвертор Delta (Тайвань)
- Драйверы перемещения по осям YASKAWA (Тайвань)
- Высокая скорость перемещения, до 50 м/мин.
- Надёжный и мощный вакуумный насос 5,5кВт
- Комбинированный рабочий стол 1300 х 2500 мм
- Высота обработки не менее 260мм
Технические характеристики
|
Наименование |
Параметры |
|
Ход шпинделя по оси X, мм |
1300 |
|
Ход шпинделя по оси Y, мм |
2500 |
|
Ход шпинделя по оси Z, мм |
260 |
|
Точность обработки, мм |
±0,025 |
|
Точность позиционирования, мм |
±0,05 |
|
Рабочий стол |
Вакуум., механич. |
|
Смена инструмента |
Автомат., револьверная |
|
Тип патрона |
HSK63F, ER32 |
|
Количество патронов, шт |
8 |
|
Максимальная скорость перемещения шпинделя, м/мин |
50 |
|
Максимальная скорость гравирования, м/мин |
20 |
|
Частота вращения шпинделя, об/мин |
0-24 000 |
|
Напряжение |
380V,50Hz/60Hz |
|
Рабочие команды |
HPGL、G коды |
|
Мощность шпинделя, кВт |
9 |
|
Габариты станка, мм |
2200х3300х2500 |
|
Вес, кг |
2800 |
|
Жесткая стальная массивная рамная конструкция станины. Широкие плоские высокоточные направляющие (Тайвань) Сервоприводы всех осей YASKAWA (Тайвань) |
|

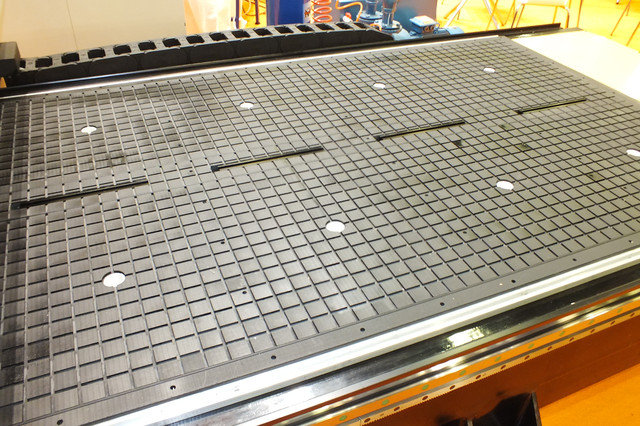

Комбинированный рабочий стол позволяющий фиксировать заготовки как с помощью вакуума, так и механическими прижимами. Шестерня-рейка с косым зубом (Тайвань) |
|

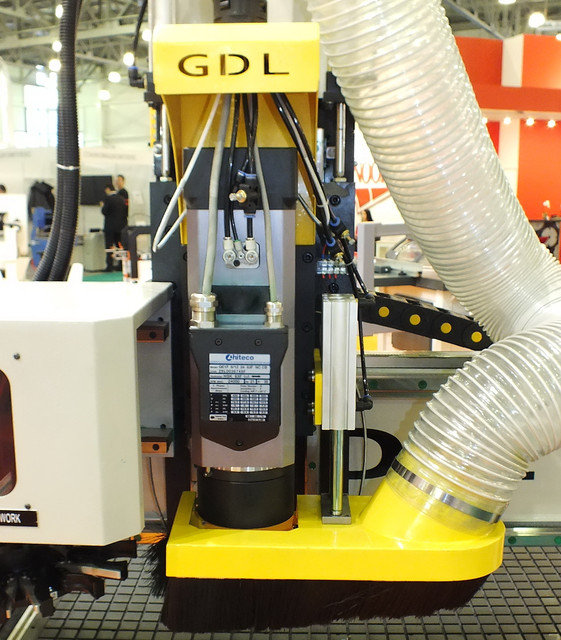

Надёжный высокооборотный до 24000об/мин. и мощный 9 кВт. шпиндель HITECO ( SCM Италия) |
|

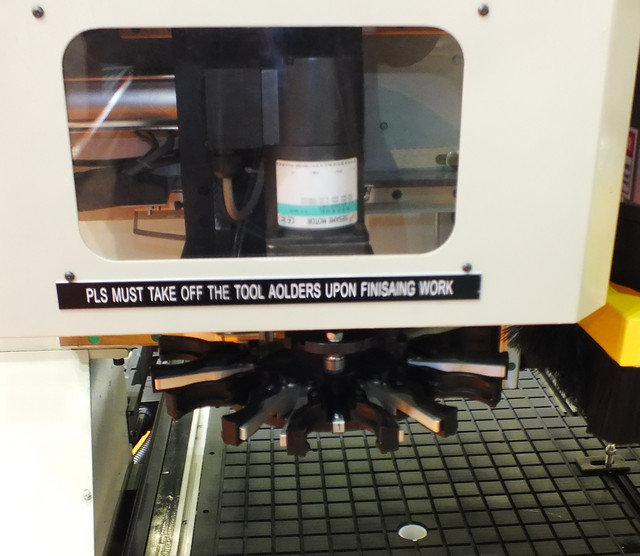

Револьверная смена инструмента, позволяющая сократить технологическое время. |
|
Отдельностоящий подвижный шкаф управления. |
|
Система управления станком SYNTEC (Тайвань) |
|

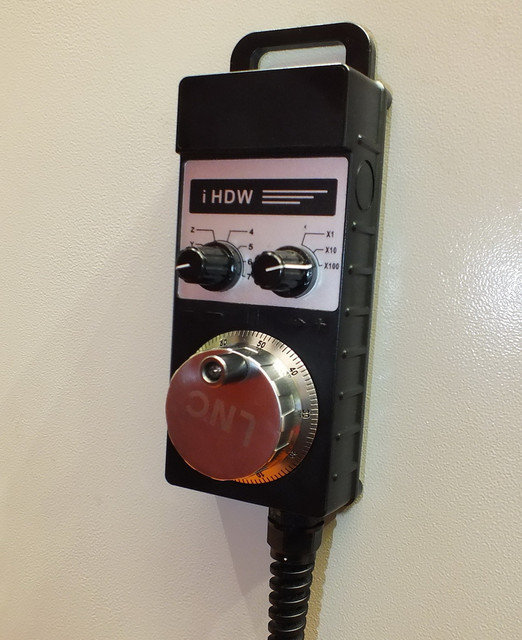

DSP-пульт для удобства управления станком в режиме наладки |
|
Система подготовки воздуха. |
|

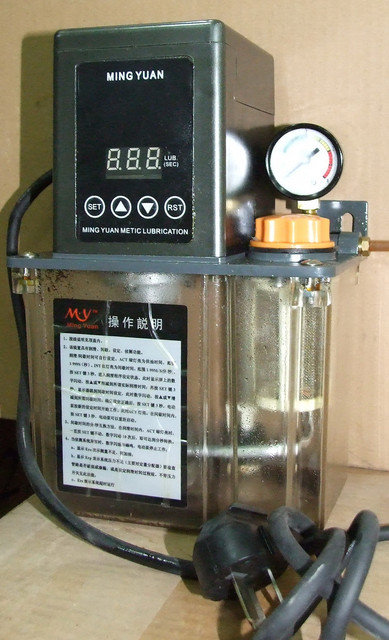

Программируемая централизованная система смазки позволяет точно настроить подачу смазки на подвижные части станка. |
|

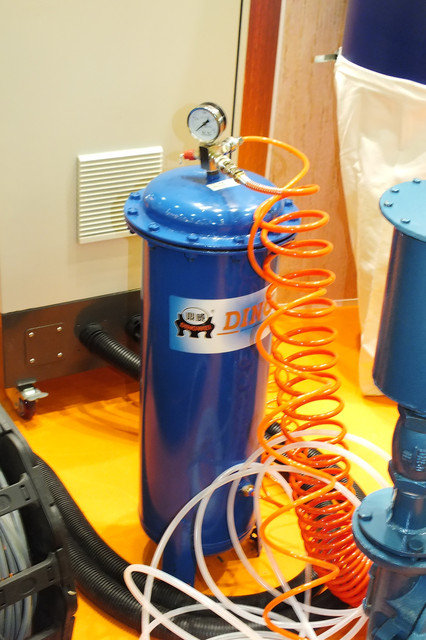

Воздушный ресивер для компенсации перепада давлений в пневмосистеме станка при работе. |
|

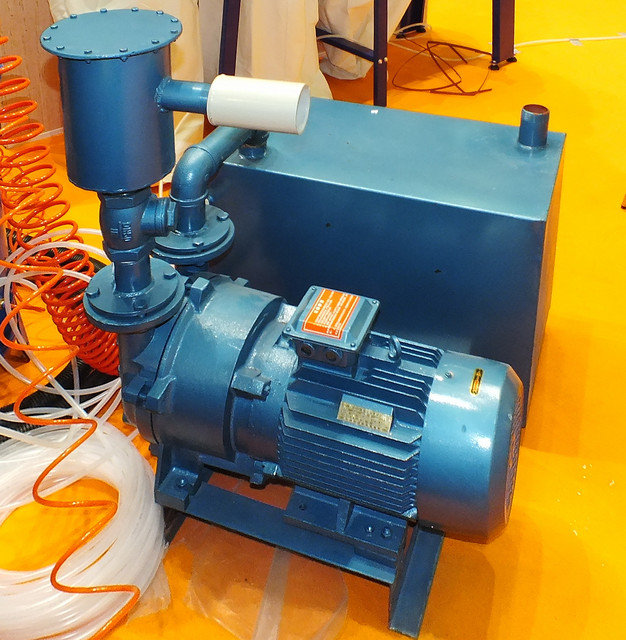

Простой и надёжный водоциркуляционный вакуумный насос 5,5 кВт. |
|
Управление подачи вакуума на стол делится на две зоны и управляются механическими клапанами с передней панели станка. |
|

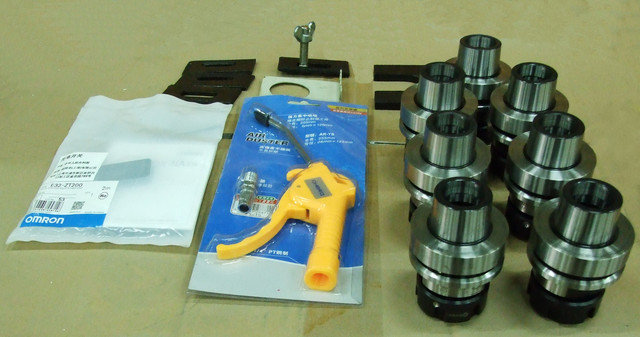

В комплект станка входят:
|
