ФРЕЗЕРНЫЙ СТАНОК С ЧПУ LTT-2140A
ОБЛАСТЬ ПРИМЕНЕНИЯ
Данные станки широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве и декорировании. Станок используется для обработки дерева, МДФ, пластиков, композитов, искусственного камня, стекла, и других схожих материалов.
Отличительные особенности:
· При изготовлении станка используется высококачественная закаленная сталь, что обеспечивает длительный срок эксплуатации и стабильную работу оборудования.
· Мощный двигатель 4.5кВт.
· Перемещение суппорта осуществляется в 3-х плоскостях (x,y,z).
· Качественные направляющие обеспечивают плавность хода суппорта и увеличивают срок эксплуатации.
· На станке установлены точные и надежные шестеренки и трансмиссия.
· Станок оборудован вакуумным столом для лучшей фиксации заготовки. Система вакуумной фиксации заготовок позволяет осуществлять быструю смену изделий и обеспечивает надежный прижим детали при обработке.
· На столе есть Т-образные пазы для механического крепления заготовок к столу.
Технические характеристики
|
Наименование |
Параметры |
|
Рабочая поверхность, мм (оси Х и Y) |
2080х4080 |
|
Максимальная высота обработки (по оси Z), мм |
250 |
|
Точность обработки, мм |
+0.15 |
|
Точность позиционирования, мм |
+0.05 |
|
Командные коды |
HPGL、G |
|
Частота вращения шпинделя, об/мин |
0-18000 |
|
Тип патрона шпинделя |
ER32 |
|
Максимальная скорость перемещения, м/мин |
15 |
|
Максимальная скорость фрезерования, м/мин. |
10 |
|
Тип двигателей перемещения |
шаговые |
|
Смена инструмента |
ручная |
|
Рабочее напряжение сети, В |
380 |
|
Мощность шпинделя, кВт |
4,5 |
|
Мощность вакуумного насоса, кВт |
5,5х2 |
|
Габариты станка, мм |
2780х4640х2200 |
|
Масса, кг |
2580 |
| Высокооборотный шпиндель Мощный и надёжный шпиндель XULY с воздушным охлаждением 4,5 кВт, , 0-18 000об/мин. |
| Комбинированный рабочий стол (вакуум + механика) Большая поверхность рабочего стола разделена на несколько секторов для закрепления заготовок с помощью вакуума с возможностью зонирования на более мелкие зоны при помощи уплотнителя + система крепления меха |

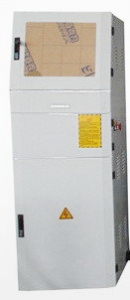

| Почти вся электрическая и электронная часть станка расположена в отдельностоящем шкафу управления, что позволяет избежать влияния вибраций возникающих при работе на электронные компоненты управления. |
| Для удобства работы в шкафу управления предусмотрены осеки для установки системного блока компьютера, клавиатуры и монитора. |
| Централизованная система смазки направляющих позволяет упростить техническое обслуживание станка. |
| Плоские направляющие и высокоточные косые зубчатые рейки обеспечивают плавность хода и точность перемещения траверсы. |
| Калибратор для настройки длины инструмента. |
| Надёжные драйверы управления перемещением по осям XYZ производства известным производителем электронных компонентов YAKO (Тайвань). |
| Для регулировки частоты вращения шпинделя установлен частотный преобразователь DELTA(инвертер). |
| Водоциркуляционный вакуумный насос 5,5 кВт. (3,83 м3/мин) 0,1 МРа – 2шт. |
| Комплектация станка: Инструментальный ящик Набор цанг Набор фрез Плата PCI Кабель Набор ключей и шестигранников Диск CD с программами Механические крепежи (струбцины) Хомуты |
