Четырехсторонний станок QMB423А, 4 шп, 230х160

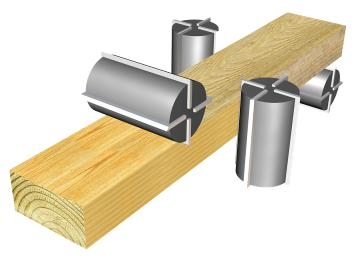

QMB 423А – модель для тех предприятий, которые выпускают стандартные, но крупногабаритные изделия. Несмотря на то, что у него всего четыре шпинделя, он может обрабатывать заготовки шириной до 230 мм, чем обычно могут похвастаться только шестишпиндельные станки.

Применение QMB 423А

Продольно-фрезерный станок QMB 423A разработан специально для обработки бруса большого размера.

Эта особенность делает его основными пользователями предприятия деревянного домостроения, хотя выгодным он становится и для производств по выпуску погонажных изделий.

Особенности QMB 423А

• Высокоточные динамически сбалансированные шпиндели, прошедшие прецензионную обработку и контроль, позволяют достигать безупречного качества строгания с точностью до 0,01 мм. Шпиндели собраны с применением самых точных в мире подшипников известной фирмы SKF (Швеция) и не требуют смазки в процессе эксплуатации. Перед установкой на станок все шпиндели проходят предварительную обкатку. Стандартная частота вращения шпинделя 6000 об/мин. По запросу частота вращения может быть увеличена до 7 500 об/мин. Каждый шпиндель оснащен четырьмя разнесенными подшипниками, реальное биение шпинделя 0,001 мм.
• Централизованная система смазки – за подачу смазки для рабочих поверхностей QMB 423А отвечает отдельная система.
• Цифровая система позиционирования шпинделей. Настройка всех шпинделей легко производится с передней панели четырехстороннего станка, не открывая защитного кожуха. Гофрированные чехлы предотвращают попадание стружки и опилок на механизмы перемещения шпинделей.
• Прижим подающих вальцов осуществляется с помощью пневмоцилиндров, обеспечивающих стабильное и равномерное усилие прижимных вальцов.
• Безупречное позиционирование заготовки – три независимых пневматических контроллера, управляющие прижимом протягивающих роликов, обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка прижимных роликов производится быстро и удобно с операторского места, при этом открывать защитный кожух не надо.
• Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0,3 мм) для достижения повышенной износоустойчивости.
• Настройка направляющей и подающего стола легко производится посредством рычагов быстрой настройки.
• Цельнолитая чугунная станина, прошедшая специальную термообработку, обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.
• Эргономичная контрольная панель управления разработана с учетом мировых тенденций в станкостроении для максимальной защиты и удобства управления станком.
• Дополнительная панель управления необходима для быстрой и удобной работы в режиме перенастройки станка.
• Специально разработанный механизм подачи коротких заготовок позволяет обрабатывать заготовки длиной от 180 мм при подаче торец в торец и от 250 мм при подаче одной заготовки.
• Высокоточная, надежная система подачи заготовок. Приводные верхние рифленые ролики на входе + нижний приводной рифленый ролик позволяют обрабатывать массивные заготовки и заготовки естественной влажности.
• Деликатная и надежная система подачи детали на выходе из станка. На выходе заготовку протаскивают две пары высокопрочных полиуретановых роликов, не позволяющие повредить заготовку + нижние приводные, гладкие вальцы.
• Редукторная система приводов спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента. Усиленный безлюфтовый редуктор обеспечивает мощную и стабильную подачу заготовок.
• Бесступенчатая регулировка скорости подачи позволяет оператору оперативно без открытия кожуха осуществлять регулировку скорости подачи в зависимости от поставленных целей с помощью вариатора (0-24 м/мин) или инвертора (опция) с центральной панели управления.
• Специальная конструкция первого шпинделя. Установка на первый шпиндель пазовой фрезы и специальная линейка позволяют формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки.

Технические характеристики
