ФУГОВАЛЬНЫЙ СТАНОК JP6, 150 ММ

ОБЛАСТЬ ПРИМЕНЕНИЯ

Фуговальный станок JP6 предназначен для прямолинейного одностороннего строгания изделий из древесины по плоскости и снятия фасок.

JP6 -  станок с длинными чугунными столами, предназначенный для любительского применения. Станок изготовлен по той же компоновочной схеме, что и профессиональные модели, он точен и удобен в работе.



Конструктивно станок состоит из двух частей. В нижней, играющей роль тумбы-подставки, располагается однофазный асинхронный мотор и кожух сбора стружки с патрубком для подключения к вытяжной установке. Верхняя часть состоит из чугунного основания, где размещен строгальный вал, и чугунных рабочих столов с оснащением, состоящим из защитного кожуха и упора заготовки. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола регулируют глубину строгания, для чего есть соответствующая разметка; принимающий (задний) смещают только при наладочных операциях во время обслуживания станка.

Упор заготовки чугунный, с механизмом для регулировки наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.

Ножевой вал укомплектован тремя ножами. Размер ножей такой же, как и у профессиональных фуганков с аналогичной шириной строгания.

ОСОБЕННОСТИ:
• Регулировка глубины строгания
• Регулируемый фуговальный упор
• Регулируемое ограждение ножевого вала
• Фуговальные столы из чугунного литья
• Фуговальный упор из чугунного литья

Технические характеристики



Наименование

Параметры

Максимальная ширина обработки, мм

150

Частота вращения фуговального вала, об/мин

4400

Количество ножей, шт.

3

Диаметр строгального вала, мм

61

Размер ножей, мм

152х12,7 х3,2

Размер стола, мм

1215х184

Размер подставки, мм

475х440х650

Размер фуговального упора, мм

720х98

Угол наклона фуговального упора

-45-0-45°

Напряжение питания, В

220

Мощность, кВт

1,1

Размеры, мм



1215x650x1050



Транспортные габариты, м

1,24х0,38х0,3

0,48х0,44х0,65

Объём, м

0,3

Вес, кг

121






Чугунный стол размером 1215х184мм
Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола регулируют глубину строгания, для чего есть соответствующая разметка

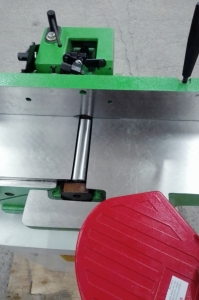

Ножевой вал укомплектован тремя ножами. Направляющая поворотная линейка
Регулировка высоты стола при помощи винтовых механизмов. Патрубок для подключения к вытяжной установке

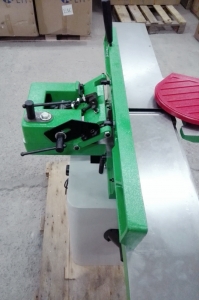

Упор заготовки чугунный, с механизмом для регулировки наклона (он возможен в обе стороны)
Кнопки включение/выключения удобно расположены на корпусе станка
Вилка евростандарта
Комплектация
Станок упакован в два места: 0,48х0,44х0,65
1,24х0,38х0,3
