КРОМКООБЛИЦОВОЧНЫЙ СТАНОК LTT-140
ОБЛАСТЬ ПРИМЕНЕНИЯ
LTT-140 – это производительный, надежный станок, который станет незаменимым на предприятии, где необходимо облицовывать прямолинейные кромки.
ПРИМЕНЕНИЕ:
Станок LTT-140 способен облицовывать заготовки и мебельные щиты полосовым кромочным материалом и рулонными кромками толщиной до 3 мм.
ОСОБЕННОСТИ LTT-140
- Современный внешний дизайн
- Два фрезерных узла для снятия свесов
- Копиры увеличенного диаметра на фрезерных и циклёвочном узлах
- Одностоечный торцовочный узел
- Раздельные пневморегуляторы на каждом узле
- Выносная кнопка Старт-Стоп подачи для удобства наладки
- Электронные компоненты DELTA (Тайвань)
- Надёжные пневмокомпоненты EASUN
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование |
Параметры |
|
Минимальная длина панели, мм |
120 |
|
Минимальная ширина панели, мм |
80 |
|
Толщина панели, мм |
10-60 |
|
Ширина кромки, мм |
15-65 |
|
Скорость подачи, м/мин |
12-20 |
|
Давление в пневмосистеме, Бар |
6 |
|
Габариты, мм |
4600х1000х1600 |
|
Суммарная мощность, кВт |
9.9 |
|
Масса, кг |
1540 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
|

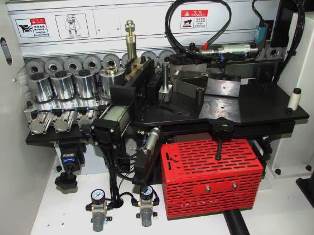

Магазин подачи кромочного материала, включает в себя приводной подающий игольчатый ролик, специальное устройство для работы со шпоном (отводчик) и гильотину для предварительной обрезки кромки. |
|
Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически - то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.
|
|
Два независимых узла торцевой обрезки позволяют работать на высокой скорости до 20 м/мин. Движение этих узлов осуществляется по высокоточным линейным направляющим, что обеспечивает высочайшую точность позиционирования. |

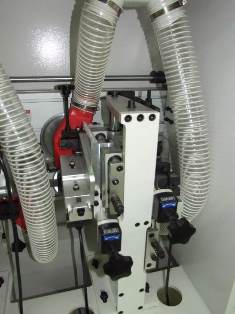

| Два фрезерных узла каждый из которых оснащен двумя высокочастотными двигателями увеличенной мощности с функцией поворота это необходимо для получения более полного и качественного радиуса обработанной кромки. Большие круглые копиры фрезерных узлов позволяют более точно отслеживать заготовку в отличие от станков на которых стоят копиры в виде пластин, здесь процесс скольжения заменен процессом качения. |
|
Узел циклевки для чистового выравнивания обработанной поверхности кромки |
|
Полировальный узел служит для полировки обработанной части кромки, придания ей естественного цвета и блеска. |
|
Пульт управления Управление станком осуществляется с эргономичного выносного пульта с ж/к экраном. |
|

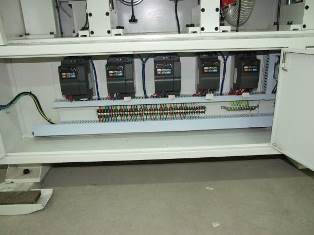

В управлении станка применены надёжные электронные компоненты компании DELTA (Тайвань) |
|
Для удобства наладки в комплект станка входит выносная кнопка стоп-подача |
|

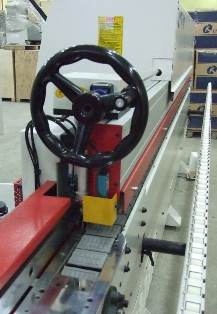

Узел регулировки высоты заготовки производится одним штурвалом и снабжён счётчиком. |
|
Для улучшения работы пневмокомпонентов станка на нём установлена система подготовки воздуха (FRL) |
|

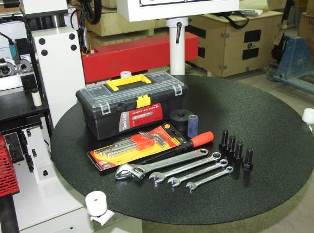

Станок укомплектован инструментальным ящиком с набором инструмента |
