ФРЕЗЕРНЫЙ СТАНОК С ЧПУ LTT-G1325C1

ОБЛАСТЬ ПРИМЕНЕНИЯ

СФЕРА ИСПОЛЬЗОВАНИЯ

Данные станки широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве и декорировании.

Станок с автоматической сменой инструмента в основном используется для обработки дерева. Автоматическая смена инструмента существенно экономит время при мелкосерийном и серийном производстве.

КРАТКОЕ ОПИСАНИЕ

  • В основе станка - жесткая стальная рамная конструкция.
  • Отдельные аспирационный колпак для шпинделя фрезы с центральным аспирационным патрубком для подключения к аспирационной системе заказчика.
  • Револьверная смена инструмента
  • Широкие высокоточные направляющие THK (Тайвань)
  • Шестерня-рейка с косым зубом (Тайвань)
  • Сервоприводы всех осей YASKAWA (Тайвань)
  • Мощный шпиндель 9 кВт, воздушное охлаждение
  • Револьверная система смены инструмента
  • ЧПУ Syntec
  • DSP-пульт
  • Инвертор Delta (Тайвань)
  • Драйверы перемещения по осям YASKAWA (Тайвань)
  • Высокая скорость перемещения, до 50 м/мин.
  • Надёжный и мощный вакуумный насос 5,5кВт
  • Комбинированный рабочий стол 1300 х 2500 мм
  • Высота обработки до 260мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

Параметры

Ход шпинделя по оси X, мм

1300

Ход шпинделя по оси Y, мм

2500

Ход шпинделя по оси Z, мм

До 260

Точность обработки, мм

±0,025

Точность позиционирования, мм

±0,05

Рабочий стол

Вакуум., механич.

Смена инструмента

Автомат., револьверная

Тип патрона

ISO30,  ER32

Количество патронов, шт

Максимальная скорость перемещения шпинделя, м/мин

50

Максимальная скорость гравирования, м/мин

20

Частота вращения шпинделя, об/мин

0-24 000

Напряжение

380V,50Hz/60Hz

Рабочие команды

HPGL、G коды

Мощность шпинделя, кВт

9

Габариты станка, мм

2200х3300х2500

Вес, кг

2500





Образцы получаемых изделий
Жесткая стальная массивная рамная конструкция станины. Широкие плоские высокоточные направляющие (Тайвань) Сервоприводы всех осей YASKAWA (Тайвань).
Комбинированный рабочий стол позволяющий фиксировать заготовки как с помощью вакуума, так и механическими прижимами. Шестерня-рейка с косым зубом (Тайвань)
Надёжный высокооборотный до 24000 об/мин. и мощный 7.5 (9) кВт. шпиндель
Револьверная смена инструмента, позволяющая сократить технологическое время.
Отдельностоящий подвижный шкаф управления.
Система управления станком SYNTEC (Тайвань)
DSP-пульт для удобства управления станком в режиме наладки
Система подготовки воздуха.

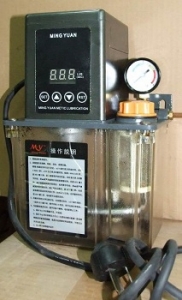

Программируемая централизованная система смазки позволяет точно настроить подачу смазки на подвижные части станка.

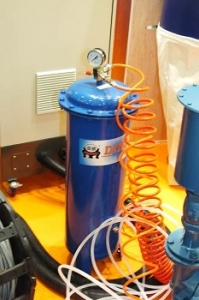

Воздушный ресивер для компенсации перепада давлений в пневмосистеме станка при работе.
Простой и надёжный водоциркуляционный вакуумный насос 5,5 кВт.
Управление подачи вакуума на стол делится на две зоны и управляются механическими клапанами с передней панели станка.
В комплект станка входят: Ключи - 1 компл. Патроны ISO30, ER32 – 6 шт. Пневмопистолет. Струбцины крепления. Инструментальные ящики – 2шт.
