ФРЕЗЕРНЫЙ СТАНОК С ЧПУ LTT-2131A

ОБЛАСТЬ ПРИМЕНЕНИЯ

Данные станки широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве и декорировании. Станок используется для обработки дерева, МДФ, пластиков, композитов, искусственного камня, стекла, и других схожих материалов.



Отличительные особенности:

· При изготовлении станка используется высококачественная закаленная сталь, что обеспечивает длительный срок эксплуатации и стабильную работу оборудования.

· Мощный двигатель 4.5кВт.

· Перемещение суппорта осуществляется в 3-х плоскостях (x,y,z).

· Качественные направляющие обеспечивают плавность хода суппорта и увеличивают срок эксплуатации.

· На станке установлены точные и надежные шестеренки и трансмиссия.

· Станок оборудован вакуумным столом для лучшей фиксации заготовки. Система вакуумной фиксации заготовок позволяет осуществлять быструю смену изделий и обеспечивает надежный прижим детали при обработке.

· На столе есть Т-образные пазы для механического крепления заготовок к столу.



                                                         Технические характеристики

Наименование

Параметры

Рабочая поверхность, мм (оси Х и Y)

2080х3080

Максимальная высота обработки (по оси Z), мм

250

Точность обработки, мм

+0.15

Точность позиционирования, мм

+0.05

Командные коды

HPGL、G

Частота вращения шпинделя, об/мин

0-18000

Максимальная скорость перемещения, м/мин

30

Максимальная скорость фрезерования, м/мин.

15

Тип двигателей перемещения

шаговые

Смена инструмента

ручная

Рабочее напряжение сети, В

380

Мощность шпинделя, кВт

4,5

Мощность вакуумных насосов, кВт

5,5х2

Производительность вакуумных насосов, м3/час

230х2

Габариты станка, мм

2780х3540х2200

Транспортные габариты (со снятым порталом) м

2,3х3,5х1,8

Масса, кг

2300



Высокооборотный шпиндель. Мощный и надёжный шпиндель XULY с воздушным охлаждением 4,5 кВт, , 18 000об/мин.
Комбинированный рабочий стол (вакуум + механика) Большая поверхность рабочего стола разделена на несколько секторов для закрепления заготовок с помощью вакуума с возможностью зонирования на более мелкие зоны при помощи уплотнителя + система крепления меха.
Централизованная система смазки направляющих позволяет упростить техническое обслуживание станка.

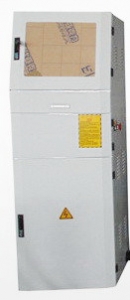

Почти вся электрическая и электронная часть станка расположена в отдельностоящем шкафу управления, что позволяет избежать влияния вибраций возникающих при работе на электронные компоненты управления.
Плоские направляющие и высокоточные косые зубчатые рейки обеспечивают плавность хода и точность перемещения траверсы.
Калибратор для настройки длины инструмента.
Надёжные драйверы управления перемещением по осям XYZ производства известным производителем электронных компонентов YAKO (Тайвань).
Для регулировки частоты вращения шпинделя установлен частотный преобразователь DELTA(инвертер).
Для удобства работы в шкафу управления предусмотрены осеки для установки системного блока компьютера, клавиатуры и монитора.
Комплектация станка: Инструментальный ящик Набор цанг Набор фрез Плата PCI Кабель Набор ключей и шестигранников Диск CD с программами Механические крепежи (струбцины) Хомуты Вакуумный насос – 2шт. Шкаф управления
Водоциркуляционный вакуумный насос 5,5 кВт. (3,83 м3/мин) 0,1 МРа – 1шт.
