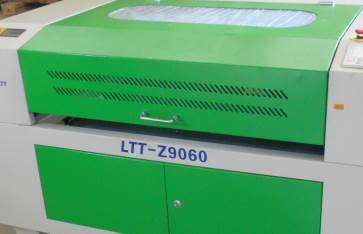

Станок лазерно-гравировальный с ЧПУ LTT-Z9060DL (60Вт) + чиллер 3000

Лазерный гравер широко применяется в изготовлении печатей, штампов и сувенирной продукции и являются самым доступным из всех лазерных граверов, предлагаемых на российском рынке из аналогичных. Благодаря компактности лазерно-гравировального оборудования возможно его использование в небольших мастерских и офисных помещениях.

Применение лазера СО2 на этом станке позволяет обрабатывать любые неметаллические поверхности (дерево, оргстекло, пластик, камень (натуральный и искусственный), резина, кожа и др.). Мощность лазера можно регулировать как на самом лазерном гравере, так и через программное обеспечение. При этом мощность излучения влияет только на производительность лазерного гравера, поэтому на данных моделях по сравнению с более мощными лазерными граверами можно обрабатывать такие же материалы, но с меньшей скоростью. Высокое разрешение позволяет обрабатывать детали с большой точностью и наносить лазерную гравировку мелких изображений. Станок оборудован подсветкой рабочей области. На крышке лазерного гравера установлено тонированное стекло для контроля процесса обработки, в то же время защищающее от лазерного излучения.

Особенности

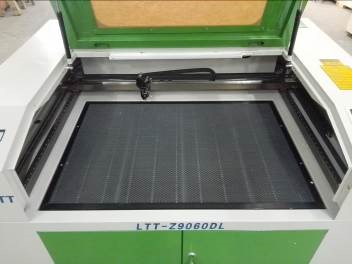

  • Ячеистый стол с размером поля обработки 600х900.

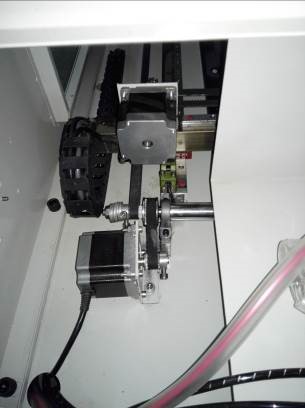

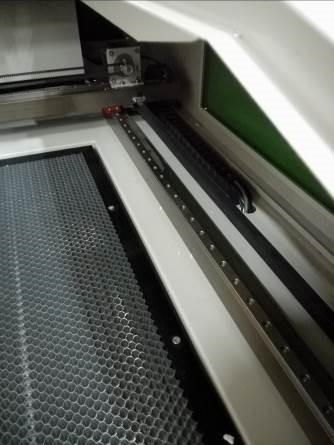

  • Головка лазерной резки оснащена пневмообдувом. Вывод лазера от трубки к головке происходит при помощи специальных зеркал и линзы. Перемещение головки лазера происходит по линейным направляющим с помощью зубчато-ременной передачи шаговыми приводами.
  • Благодаря наличию конструкционной щели на фронтальной и задней части станка есть возможность сквозного прохода заготовок и работы с заготовками без ограничения длины.

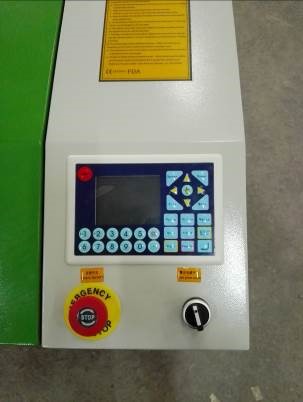

  • Панель управления станком c ж/к экраном и кнопочным набором находится на передней правой части станка. Контроллер управления позволяет выбрать русский язык для управления операциями.
  • Управление подъёмом-опусканием стола и USB разъёмы для ввода данных расположены на правой боковой панели станка. Там же находится разъем для подключения поворотной оси.

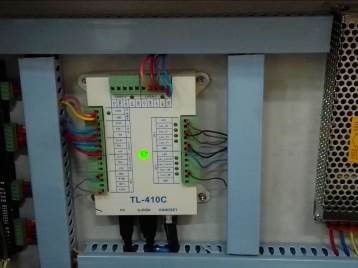

  • Контроллер TL-410C - автономный контроллер 3х осей движения. Интуитивно понятен в освоении, обеспечивает высокую скорость и точность работы лазерного станка. Возможность управления 3мя осями: X, Y, Z (по высоте электро-механически), U (поворотная ось).

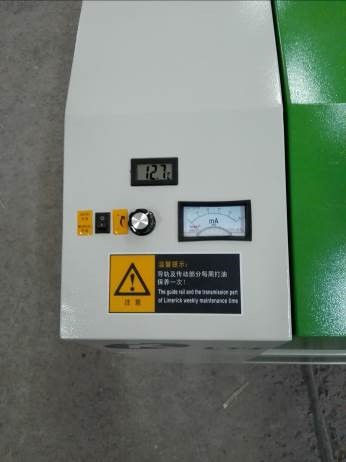

  • Станок работает в автоматическом режиме, но в процессе работы можно переключить на ручное управление и отрегулировать мощность лазера (прибавить/убавить).

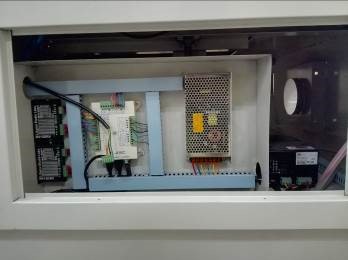

  • Вся электрическая часть оборудования легко доступна для монтажа/демонтажа. Провода уложены в кабель-каналы.

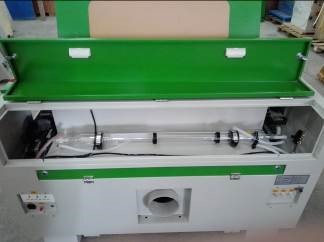

  • Колба CO2 лазера мощностью 60Вт расположена в заднем верхнем отсеке станка и имеет удобный доступ для осмотра и обслуживания.

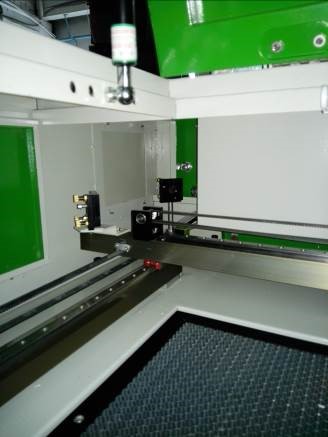

  • Зеркала свободно доступны для регулировки при юстировке и для чистки при загрязнении.

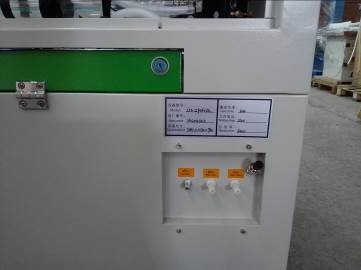

  • Все электрические подключения сведены на единый хаб, расположенный на задней панели станка. Подключение воды и воздуха сведены в единый блок и выведены на заднюю часть станка.
  • Все станки идентифицируются по индивидуальному номеру, который указан на шильде.

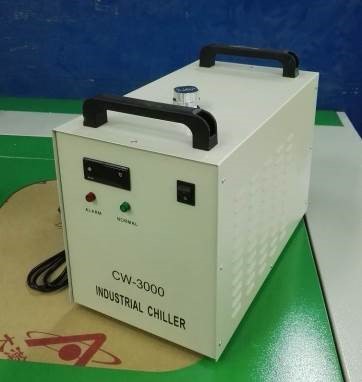

  • В качестве подарка станок комплектуется чиллером CW3000 для поддержания постоянной температуры охлаждающей жидкости в лампе.

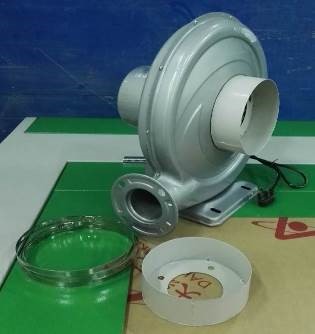

  • Вентилятор для отвода продуктов горения из зоны обработки подключается с тыловой части станка и выводится шлангом в трубу или вытяжную вентиляцию.

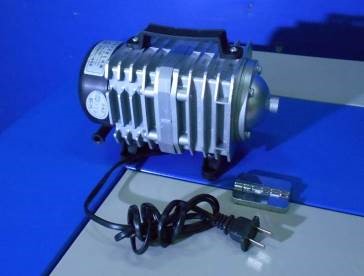

  • Портативный компрессор для обеспечения удаления продуктов горения из зоны обработки сжатым воздухом.

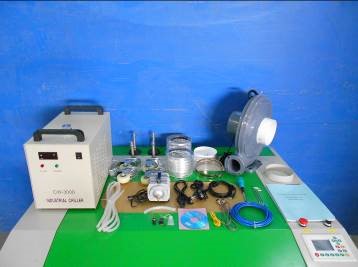

Комплектация

  • бокс универсальный
  • колба лазера
  • компрессор
  • вентилятор
  • воздуховоды с хомутом
  • кабели питания
  • кабель USB
  • диск с ПО
  • калибровочные пластины
  • набор торцевых ключей

Технические характеристики

Наименование

Параметры

Размер обрабатываемой поверхности, мм

600х900

Вертикальное перемещение стола, мм

215

Точность обработки, мм

0,2

Минимальный размер значка, мм

1х1

Максимальная скорость гравирования, мм/сек

800

Максимальная скорость резки, мм/сек

400

Контроллер управления

TL-410C

Оперативная память системы, Mb

256

Порт ввода данных

USB и сетевой (на выбор)

Форматы файлов

BMP, PLT, DST, CDR и пр.

Тип лазера

СО2

Охлаждение

водяное

Напряжение, В

220

Мощность лазера, Вт

60

Суммарная мощность, кВт

1,3

Габариты станка, мм

1400x1100x1050

Транспортные габариты станка, мм

1500x1250x1200

Вес, кг

150
