Четырехсторонний станок QMB 516E, 5 шп, 160х100

От качества работы четырехстороннего станка нередко зависит то, насколько будет качественной конечная продукция предприятия. Пятишпиндельная модель QMB 516E позволяет проводить на высшем уровне фрезерование пиломатериалов, как плоское, так и профильное.

Применение QMB 516E

Оптимальным вариантом станок QMB 516E станет для средних производств, так как конструкция позволяет ему работать даже со сложными профилями с увеличенной скоростью без потери в качестве, однако не очень большими заготовками – шириной только до 160 мм.

Особенности QMB 516E

• Цельнолитая чугунная станина, прошедшая специальную термообработку, обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.
• Звукоизолирующий кожух обеспечивает комфортную и безопасную работу оператора.
• Высокоточные динамически сбалансированные шпиндели, прошедшие прецензионную обработку и контроль, позволяют достигать безупречного качества строгания с точностью до 0,01 мм. Шпиндели собраны с применением самых точных в мире подшипников известной фирмы SKF (Швеция) и не требуют смазки в процессе эксплуатации. Перед установкой на станок все шпиндели проходят предварительную обкатку. Стандартная частота вращения шпинделя 6000 об/мин. По запросу частота вращения может быть увеличена до 7 500 об/мин. Каждый шпиндель оснащен четырьмя разнесенными подшипниками, реальное биение шпинделя 0,001 мм.
• Цифровая система позиционирования шпинделей. Настройка всех шпинделей легко производятся с передней панели станка, не открывая защитного кожуха. Гофрированные чехлы предотвращают попадание стружки и опилок на механизмы перемещения шпинделей.
• Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0,3 мм) для достижения повышенной износоустойчивости.
• Настройка направляющей и подающего стола легко производится посредством рычагов быстрой настройки.
• Эргономичная контрольная панель управления разработана с учетом мировых тенденций в станкостроении для максимальной защиты и удобства управления четырехсторонним станком.
• Прижим подающих вальцов осуществляется с помощью пневмоцилиндров, обеспечивающих стабильное и равномерное усилие прижимных вальцов.
• Дополнительная панель управления необходима для быстрой и удобной работы в режиме перенастройки станка.
• Централизованная система смазки. Установлена отдельная система для подачи смазки рабочих поверхностей станка.
• Специально разработанный механизм подачи коротких заготовок позволяет обрабатывать заготовки длиной от 180 мм при подаче торец в торец и от 250 мм при подаче одной заготовки.
• Высокоточная, надежная система подачи заготовок. Приводные верхние рифленые ролики на входе + нижний приводной рифленый ролик позволяют обрабатывать массивные заготовки и заготовки естественной влажности.
• Деликатная и надежная система подачи детали на выходе из станка. На выходе заготовку протаскивают две пары высокопрочных полиуретановых роликов, не позволяющие повредить заготовку + нижние приводные, гладкие вальцы.
• Пневматическая система прижимных подающих роликов. Три независимых пневматических контроллера, управляющие прижимом протягивающих роликов, обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка прижимных роликов производится быстро и удобно с операторского места, при этом открывать защитный кожух не надо.
• Редукторная система приводов спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента. Усиленный безлюфтовый редуктор обеспечивает мощную и стабильную подачу заготовок.
• Бесступенчатая регулировка скорости подачи позволяет оператору оперативно без открытия кожуха осуществлять регулировку скорости подачи в зависимости от поставленных целей с помощью вариатора (0-24 м/мин) или инвертора (опция) с центральной панели управления.

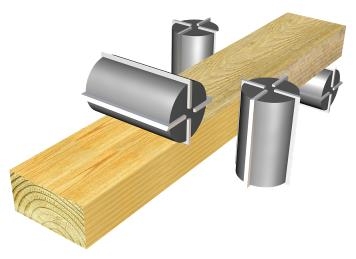

• Специальная конструкция первого шпинделя. Установка на первый шпиндель пазовой фрезы и специальная линейка позволяют формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки.

Технические характеристики
